Схема сети PON

Схема сети PON

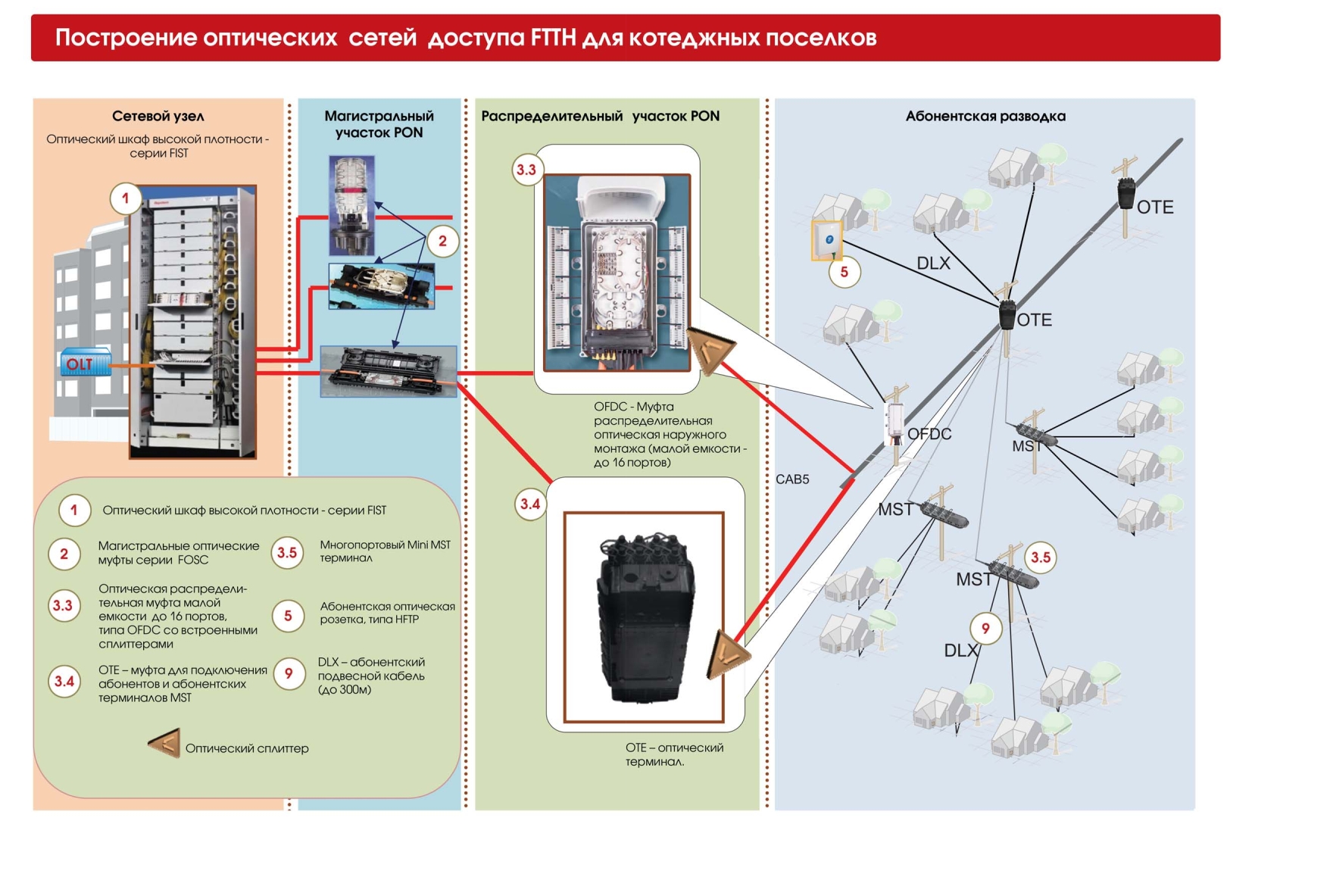

Сеть FTTx по технологии PON состоит из трех основных частей:
Станционный участок – это активное оборудование OLT (OLT – Optical Line Terminal) и оптический кросс высокой плотности ODF (ODF – Optical Distribution Frame), смонтированные на узле связи в помещении АТС;

Абонентский участок – это персональная абонентская разводка одноволоконным дроп-кабелем (реже двухволоконным) от элементов общих распределительных устройств до оптической розетки и активного оборудования ONT (ONT – Optical Network Terminal) в квартире абонента; или до группового сетевого узла ONU (ONU – Optical Network Unit), смонтированного в офисе корпоративного клиента;

Схема построения оптических сетей доступа FTTH для многоэтажных жилых домов.

Линейный участок – это волоконно-оптический кабель, шкафы, сплиттеры, коннекторы и соединители, располагающиеся на всем пространстве между станционным и абонентским участком.

Самым сложным и капиталоёмким является линейный участок, состоящий из множества разнообразного пассивного оборудования и большого количества строительно-монтажных работ, поэтому очень важно применение наиболее оптимальных методов его построения.

Линейный участок определяет итоговую топологию пассивной оптической сети. В распределительной сети PON от оптических распределительных шкафов до оконечных устройств абонентов (ONT, ONU) связь осуществляется через пассивные оптические разветвители (сплиттеры), которые устанавливаются в оптических распределительных коробках и/или в оптических распределительных шкафах.

На сети может быть использована как одноуровневая (однокаскадная) схема включения сплиттеров без последовательного их включения друг за другом, так и многокаскадная схема с последовательным размещением. Количество уровней каскадирования зависит от суммарного вносимого затухания сплиттеров, коэффициента ветвления PON интерфейсов OLT (у GPON это 1:64) и требований к полосе пропускания для каждого абонента.

Чем меньше уровней каскадирования сплиттеров, тем проще сеть абонентского доступа и, соответственно, больше возможностей быстрого устранения неисправностей, повышения качества связи за счет исключения возможных переходных искажений на многоступенчатой передаче сигналов.
С другой стороны, каскадирование позволяет более гибко расположить распределительные устройства и кабели, т.е. оптимально построить пассивную распределительную сеть.
