Сети FTTx


Общая информация о FTTx

Что такое FTTx?

Оптическое волокно с его практически неограниченной пропускной способностью сегодня является основной транспортной средой в магистральных и городских сетях. Использование волоконно-оптического кабеля вместо медного кабеля позволило существенно увеличить качество обслуживания.

В настоящее время многие корпоративные клиенты имеют доступ к услугам, предоставляемым волоконно-оптическими сетями типа «точка-точка». В то же время клиенты жилого сектора и малый бизнес зачастую используют цифровые абонентские линии (xDSL) и гибридные волоконно-коаксиальные линии, главным недостатком которых является ограниченная пропускная способность.

Хотя волоконно-оптические линии не имеют пропускных ограничений, существует одно препятствие осложняющее их активное внедрение в жилой сектор и к малому бизнесу – это высокая стоимость подключения каждого абонента. Ведь огромное количество подключений типа «точка-точка» потребовало бы большого количества активных компонентов, волоконно-оптических кабелей. Стоимость строительства, а также эксплуатации стала бы неоправданно большой.

Наибольший потенциал для сетей широкополосного доступа сегодня имеют волоконно-оптические технологии под общим термином FTTX (Fiber To The X – оптика до точки X), в которой от узла связи до определенного места (точка X) доходит оптика, а далее, до абонента, — медный кабель (возможен и вариант, при котором оптика прокладывается непосредственно до абонентского устройства).

Имеется несколько вариаций архитектуры сети FTTx, основные из них такие:

  • FTTN – Fiber To The Node, волокно до узла в 1км от абонента;
  • FTTC – Fiber To The Curb, волокно до шкафа в 500м от абонента;
  • FTTB – Fiber To The Building, волокно до здания в 100м от абонента;
  • FTTH – Fiber To The Home, волокно в квартиру/офис абонента.


С широкой полосой систем FTTx неразрывно связана и возможность предоставления большого числа новых услуг.

Архитектура сетей FTTH.

Наибольшее распространение получили такие способы организации сети доступа FTTX:

Точка-многоточка (P2MP) на базе пассивной оптической сети (PON).

Пассивная оптическая сеть (PON) реализует топологию «точка — много точек», позволяя по одному оптическому волокну предоставлять услуги доступа 64 пользователям. Для разделения оптического сигнала в PON используются пассивные разветвители (сплиттеры).

Архитектура FTTH на базе PON обычно поддерживает протокол Ethernet. В некоторых случаях используется дополнительная длина волны нисходящего потока (downstream), что позволяет предоставлять традиционные аналоговые и цифровые телевизионные услуги пользователям без применения телевизионных приставок с поддержкой IP.
подробнее.

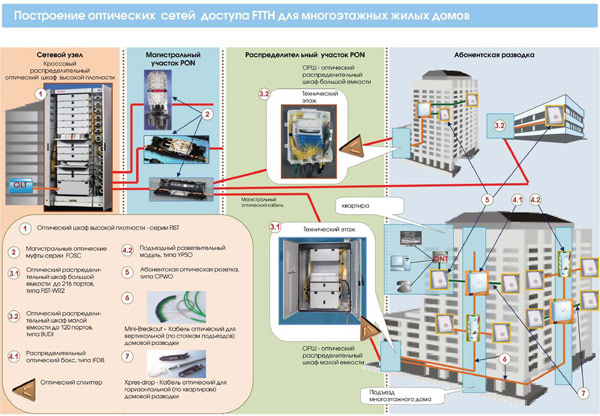

Схема построения оптических сетей доступа FTTH для многоэтажных жилых домов.

Точка-точка (P2P), на базе активной оптической сети (AON).

В активной оптической сети доступа (AON) для распределения оптического сигнала используются активные сетевые устройства (коммутаторы, маршрутизаторы, мультиплексоры), в результате чего трафик, исходящий из оборудования расположенного в точке присутсвия (POP), попадает непосредственно тому пользователю, которому он адресован. Другими словами, в этом случае имитируется оптическое соединение «точка — точка».

Наибольшее распространение в сетях AON получил протокол Ethernet, а сами сети стали называться «активными оптическими Ethernet-сетями» или Ethernet FTTH.

Оконечные устройства могут находиться в отдельных жилых домах, квартирах или многоквартирных домах, на цокольных этажах которых располагаются коммутаторы, доводящие линии по всем квартирам с помощью соответствующей технологии передачи.

Наибольшее распространение получила архитектура Ethernet типа «звезда».
